행성 기어 박스 : 유형, 응용 및 혜택에 대한 심층적 인 안내서

I. 행성 기어 박스 소개

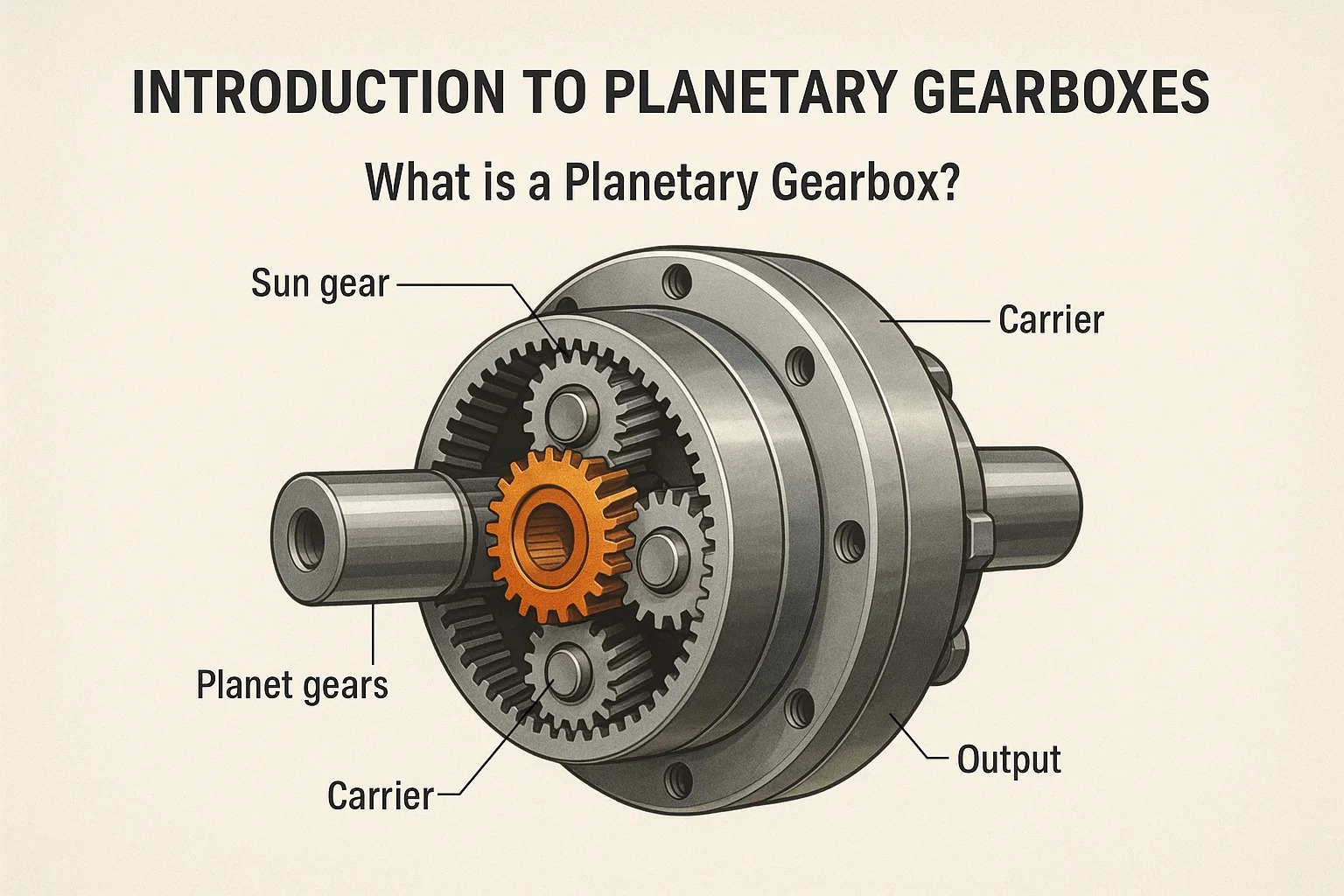

1. 행성 기어 박스는 무엇입니까?

에피 시클릭 기어 박스라고도하는 행성 기어 박스는 고유 한 기어 배열이 특징 인 정교한 기어 시스템입니다. 기존의 평행 샤프트 기어 박스와 달리 행성 기어 박스는 중앙 "태양"기어, 외부 "링"기어 (내부 기어)))) 및 태양 기어와 링 기어와 함께 메시하는 동안 선 기어를 중심으로 회전하는 여러 "행성"기어로 구성됩니다. 이 행성 기어는 일반적으로 움직일 수있는 "캐리어"에 장착되어 궤도 운동을 지시합니다. 이 동심 배열은 여러 기어들 사이에서 효율적인 하중 분포를 허용하여 탁월한 성능 특성을 초래합니다. 행성 기어 박스의 주요 기능은 현저하게 소형 공간에서 상당한 토크 곱셈과 속도 감소를 제공하는 것입니다.

2. 간단한 역사와 진화

에피 클릭 기어링의 기본 원리는 천문 시계 및 기타 복잡한 기계 장치에서 초기 응용 프로그램과 함께 고대로 거슬러 올라갈 수 있습니다. 그러나 오늘날 우리가 알고 있듯이 현대의 행성 기어 박스는 산업화의 출현과 강력하지만 컴팩트 한 전력 전송 솔루션에 대한 수요가 증가함에 따라 구체화되기 시작했습니다.

초기 행성 기어 설계는 종종 제조에 복잡했으며 부하 분포 및 마모와 관련된 문제가 발생하기 쉽습니다. 재료 과학, 정밀 가공 및 기어 지오메트리의 상당한 발전으로 인해 오늘날 고도로 효율적이고 신뢰할 수 있으며 내구성이 뛰어난 행성 기어 박스가 제공되었습니다. 이 진화는 기초 디자인에서 대규모 토크를 처리하고 고속으로 작동하며 가혹한 환경 조건을 지속 할 수있는 고도로 설계된 시스템으로 전환했습니다. 고급 윤활제와 밀봉 기술의 개발은 성능과 수명을 더욱 향상 시켰습니다. 오늘날 CAD (Com피ute아르 자형-A나ded De에스나gn) 및 FEA (F나n나te Element Analy에스i에스)는 특정 애플리케이션을위한 행성 기어 박스 설계 최적화에 중요한 역할을 수행하여 기능의 경계를 넓 힙니다.

3. 행성 기어 박스의 장점

행성 기어 박스는 광범위한 산업에서 선호하는 선택을 제공하는 매력적인 장점 세트를 제공합니다. 그들의 고유 한 디자인은 본질적으로 몇 가지 주요 이점을 제공합니다.

• 높은 토크 밀도 : 아마도 가장 중요한 장점은 비교적 작은 부피 내에서 매우 높은 토크를 전달하는 능력입니다. 이는 여러 행성 기어들 사이의 하중 공유 기능으로 인해 접촉 영역을 효과적으로 곱하고 응력을 분배하기 때문입니다.
• 소형 크기 : 기어의 동심 배열은 매우 작고 공간 절약 디자인을 허용합니다. 이것은 로봇 공학, 항공 우주 및 휴대용 기계와 같은 공간이 프리미엄 인 응용 분야에서 중요합니다.
• 고효율 : 행성 기어 박스는 높은 전력 전송 효율로 유명하며 종종 단일 단계에서 95%를 초과합니다. 이는 기어 톱니 사이의 순수한 롤링 접촉에 기인하며, 이는 다른 기어 배열에 비해 마찰 손실을 최소화합니다.
• 우수한 위치 정확도 및 강성 : 행성 기어 박스의 균형 잡힌 하중 분배 및 강성 구조는 최소 백래시 (메쉬 기어 사이의 재생)와 높은 비틀림 강성에 기여합니다. 이로 인해 산업 자동화 및 로봇 공학과 같은 정확한 모션 제어가 필요한 응용 프로그램에 이상적입니다.
• 저음 및 진동 : 행성 기어 박스의 다중 접촉 지점 및 균형 회전 구성 요소는 기존 기어 박스에 비해 더 부드러운 작동 및 소음 및 진동 레벨을 감소시킵니다.
• 다목적 기어 비율 : 태양, 행성 및 링 기어의 치아 수를 변경하고 여러 단계를 쌓아서 다양한 응용 분야 요구 사항을 충족시켜 광범위한 감소 비율을 달성 할 수 있습니다.
• 동축 샤프트 배열 : 입력 및 출력 샤프트는 일반적으로 동축이며 기계 설계 및 통합을 단순화합니다. 이를 통해 오프셋 샤프트 및 관련 장착 복잡성이 필요하지 않습니다.
• 내구성과 긴 수명 : 적절한 윤활 및 유지 보수를 통해 Planeta아르 자형y Gea아르 자형box의 강력한 설계 및 하중 공유 기능은 까다로운 조건에서도 오랫동안 작동하는 수명에 기여합니다.

이러한 장점은 총체적으로 행성 기어 박스를 수많은 현대 기계 시스템에서 필수 구성 요소로 만들어 산업 전반에 걸쳐 혁신과 효율성을 주도합니다.

II. 행성 기어 박스의 작동 원리

행성 기어 박스의 놀라운 성능은 독창적 인 내부 구성과 구성 요소가 상호 작용하는 방식에서 비롯됩니다. 이 메커니즘을 이해하는 것은 광범위한 유틸리티를 이해하는 데 중요합니다.

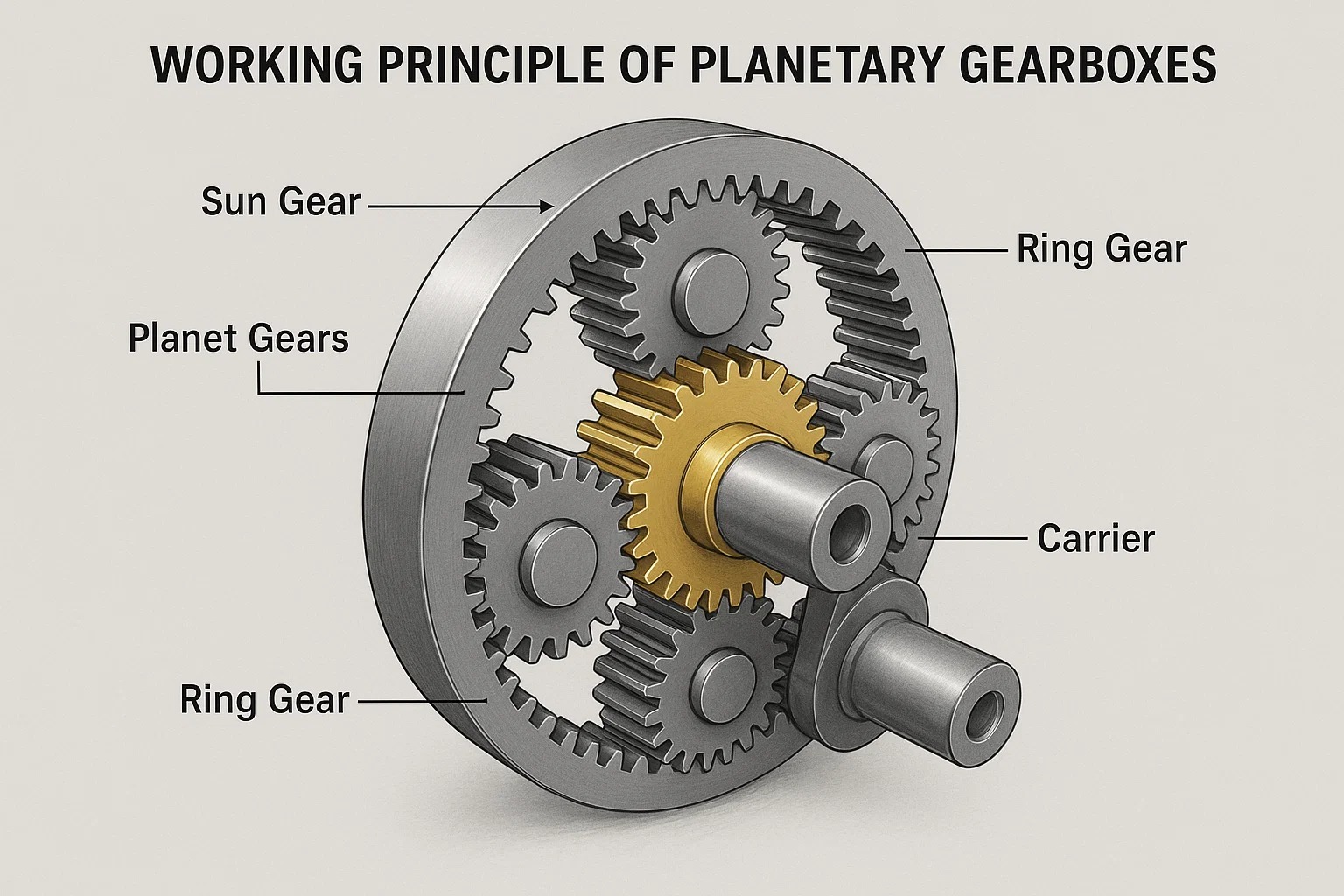

1. 구성 요소 : 선 기어, 행성 기어, 링 기어, 캐리어

가장 기본적인 형태의 전형적인 행성 기어 박스는 4 가지 기본 구성 요소로 구성되며 각각 전력 전송 프로세스에서 중요한 역할을합니다.

• 선 기어 : 이것은 우리 태양계의 태양과 유사한 중앙 장비입니다 (따라서 "Planeta아르 자형y"라는 이름). 일반적으로 속도 감소 구성의 입력 기어 또는 속도가 빠른 구성의 출력 기어입니다. 그것은 행성 기어와 외부로 메쉬됩니다.
• 행성 기어 : 이들은 일반적으로 중앙 선 기어 주위에서 공전하는 두 개 이상의 기어입니다. 그들은 선 기어와 링 기어의 내부 치아와 맞물린다. Planet Gear에스는 선 기어에서 링 기어 또는 캐리어로 또는 그 반대로 하중을 분배하고 전송하는 역할을 담당합니다. 행성 기어의 수는 시스템의 하중 운반 용량 및 균형에 영향을 미칩니다.
• 링 기어 (고리 기어 / 내부 기어) : 이것은 행성 기어와 맞물린 내부 치아가있는 외부 기어입니다. 그것은 태양과 행성 기어를 캡슐화합니다. 링 기어는 고정되어 있거나 반응 부재 역할을하거나 구동되거나 출력을 제공 할 수 있습니다. 내부 치아는 행성 기어에 안정적이고 강력한 접촉 표면을 제공합니다.
• 캐리어 (Planet 담체 / Arm) : 이것은 행성 기어를 제자리에 고정하고 선 기어 주위의 간격을 유지하는 구조적 구성 요소입니다. 행성 기어는 일반적으로 캐리어에 고정 된 샤프트에 장착되어있어 선 기어 주위를 동시에 회전하는 동시에 자체 축에서 회전 할 수 있습니다. 캐리어는 원하는 운동 학적 구성에 따라 입력, 출력 또는 고정 구성 요소 역할을 할 수 있습니다.

이 독특하고 동축의 기어 배열은 전체 기어 트레인을 소형 원통형 케이싱 내에 수용 할 수있게 해주므로 주요 설계 이점입니다.

2. 기어가 상호 작용하는 방법

이 네 가지 구성 요소의 상호 작용은 기어 박스의 속도 감소, 토크 곱셈 및 회전 방향을 결정합니다. 운영 원리는 세 가지 주요 회전 구성 요소 중 하나 (태양, 캐리어 또는 링 기어)를 고정 한 다음 다른 하나를 입력으로, 세 번째는 출력으로 사용하는 데 의존합니다.

속도 감소를위한 가장 일반적인 구성을 고려해 봅시다.

• 입력: 그만큼 선 기어 일반적으로 모터에 의해 구동됩니다.
• 변화 없는: 그만큼 링 기어 고정 된 고정 (회전 방지).
• 산출: 그만큼 Carrier 출력 샤프트가됩니다.

이 설정에서 :

1. 썬 기어가 회전하면 메쉬 행성 기어를 구동합니다.
2. 행성 기어도와 메쉬하고 있기 때문에 변화 없는 링 기어, 그들은 링 기어 내부를 따라 "걷거나"굴러 가야합니다.
3. 이 롤링 모션은 행성 기어가 태양 기어 주위로 궤도를 돌리고 지원을 운반합니다. 담체 그들과 함께.
4. 행성 기어가 롤링 및 궤도에 있기 때문에 캐리어는 입력 선 기어보다 훨씬 느린 속도로 회전하여 속도를 효과적으로 줄이고 토크를 곱합니다.

다른 구성이 가능합니다.

• 고정 캐리어 : 캐리어가 고정 상태로 유지되면 시스템은 태양이 행성을 구동하는 표준 기어 감소 역할을하여 링 기어를 구동합니다. 이 배열은 종종 다른 출력 방향으로 속도 감소 또는 증가에 사용될 수 있습니다.
• 고정 선 장비 : 썬 기어가 고정되어 있고 링 기어가 구동 (입력)되면, 캐리어는 출력이되어 다른 감소 비율을 초래할 수 있습니다.

행성 디자인의 아름다움은 여러 행성 기어에 하중을 분배하는 능력에 있습니다. 각 행성 기어는 총 토크의 일부를 전달하여 다음으로 이어집니다.

• 부하 용량 증가 : 하중이 공유되므로 각 기어 치아는 모든 하중이 단일 메쉬 지점을 통해 전송되는 기존 기어 트레인에 비해 스트레스가 적습니다.
• 더 부드러운 작동 : 접촉 지점은 진동과 소음을 줄입니다.
• 더 큰 효율성 : 기어들 사이의 순수한 롤링 동작은 슬라이딩 마찰을 최소화합니다.

3. 기어 비율 계산

행성 기어 박스의 기어비 (I)는 어떤 구성 요소가 고정되어 있는지, 입력 및 출력이 있는지, 그리고 선 기어의 치아 수에 따라 다릅니다. 지 에스 ​ ), 링 기어 ( 지 r ​ ) 및 행성 기어 ( 지 피 ​ ). 행성 기어의 수 ( N p ​ ) 하중 용량에 영향을 미치면 직접 영향을 미치지 않습니다. 비율 그 자체.

가장 일반적인 구성을 고려해 봅시다 링 기어가 고정되어 있습니다 (고정) ,, 선 기어는 입력입니다 , 그리고 캐리어가 출력입니다 .

이 공통 구성 (입력 속도 / 출력 속도)에서 기어비 (i)의 공식은 다음과 같습니다.

i = 1 지 r / 지 에스

어디:

• 지 r ​ = 링 기어의 치아 수
• 지 s ​ = 선 장비의 치아 수

예: 행성 기어 박스에 20 개의 치아가있는 선 기어가있는 경우 ( 지 s ​ = 20 ) 및 80 치아가있는 링 기어 ( 지 r ​ = 80 ), 링 기어가 고정되어 있습니다.

i = 1 80/20 = 1 4 = 5

이는 입력 선 기어의 5 회 회전마다 출력 캐리어가 1 번 회전합니다. 속도는 5 배로 감소하고 토크에 5 배의 효율 손실을 무시합니다.

기어비에 대한 중요한 메모 :

• 다단계 행성 기어 박스의 경우 전체 기어비는 각 단계의 개별 비율의 산물입니다. 예를 들어, 각각 5 : 1의 비율을 가진 두 단계가있는 경우 총 비율은 다음과 같습니다. 5 × 5 = 25 : 1 .
• 다른 구성 (예 : 고정 SUN, 입력 링, 출력 캐리어)의 비율이 다릅니다. Willis 방정식을 사용하여 파생 된 일반적인 공식은 모든 Epiciclecclic 기어 트레인에서 비율을 계산하는 강력한 도구입니다.

이러한 기본 구성 요소와 동적 상호 작용을 이해하는 것은 특정 애플리케이션을위한 행성 기어 박스의 설계 및 선택에 중요합니다.

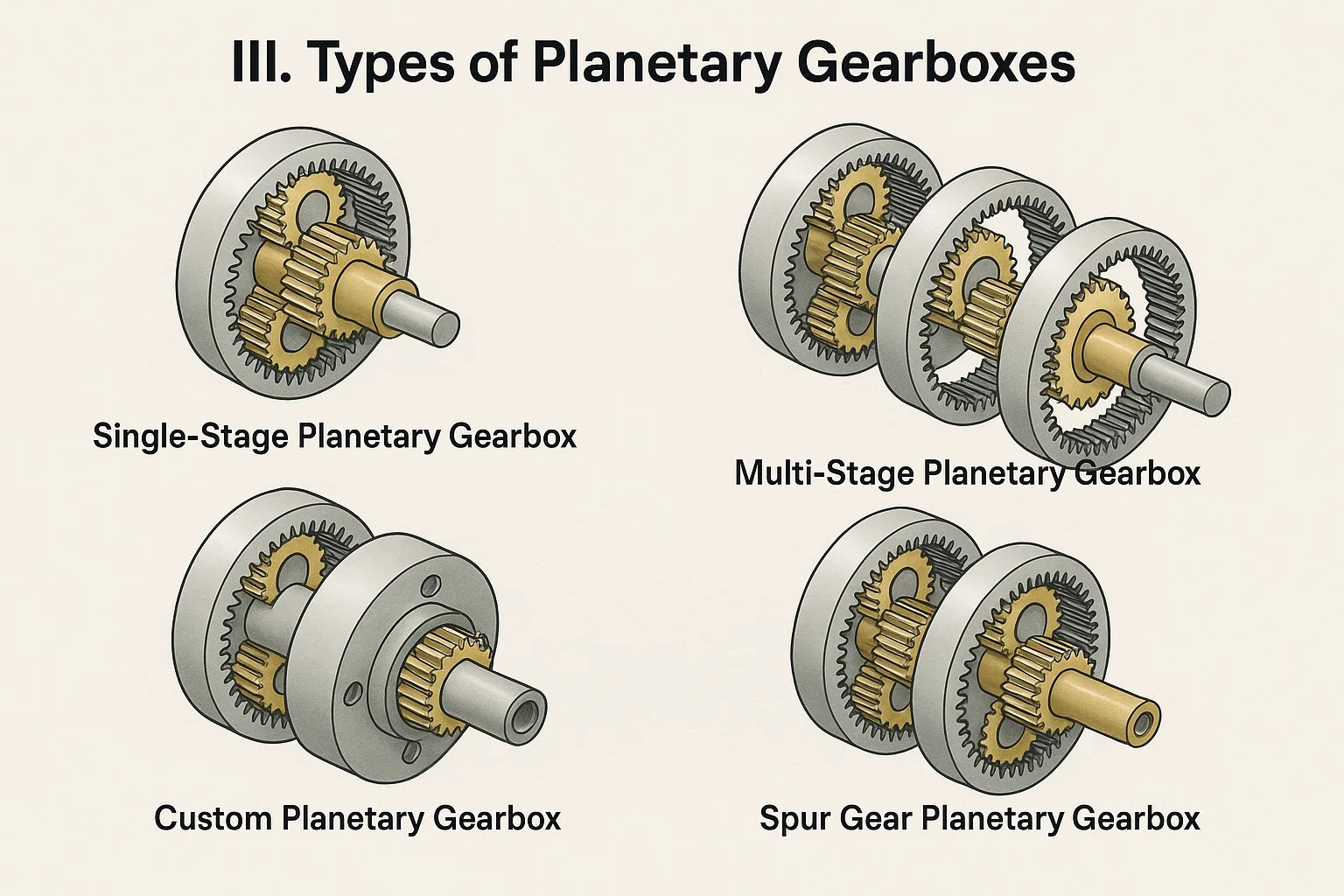

III. 행성 기어 박스의 유형

행성 기어 박스의 기본 구성 요소는 일관성이 유지되지만 (Sun, Planet, Ring, Carrier), 배열의 변화, 단계의 수 및 사용 된 기어 유형은 각각 특정 성능 특성 및 응용 프로그램에 최적화 된 다른 구성으로 이어집니다.

1. 단일 단계 행성 기어 박스

단일 단계 행성 기어 박스는 가장 간단한 형태로 해당 캐리어와 하나의 태양, 행성 및 링 기어 세트로 구성됩니다.

• 구조: 그것은 하나의 중앙 선 기어, 태양과 메쉬하는 여러 행성 기어, 행성 기어를 잡는 행성 캐리어 및 행성과의 외부 링 기어 메쉬로 구성됩니다.
• 작업: 전원은 일반적으로 선 기어를 통해 입력되며 링 기어는 고정되어 있으며 출력은 캐리어에서 가져옵니다 (속도 감소).
• 형질:
  • 소형 : 달성 된 감소 비율에 대해 매우 소형.
  • 능률: 매우 높은 효율성, 종종 단일 단계에서 97%를 초과합니다.
  • 제한 비율 범위 : 단일 단계에 대한 최대 실제 감소 비율은 일반적으로 제한적입니다 (예 : 일반적으로 3 : 1에서 약 10 : 1 또는 11 : 1). 단일 단계에서 더 높은 비율을 달성하려면 링 기어에 비해 매우 작은 선 기어가 필요하므로 치아 강도와 장착 할 수있는 행성 기어의 수를 초래할 수 있습니다.
  • 응용 프로그램 : 작은 로봇 공학, 서보 모터 응용 및 자동 조립 라인과 같은 작은 발자국에서 적당한 속도 감소, 높은 토크 밀도 및 정확한 모션 제어가 필요한 응용 프로그램에 이상적입니다.

2. 다단계 행성 기어 박스

더 높은 감소 비가 필요하거나 단일 단계가 효율적으로 제공 할 수 없도록 매우 구체적인 출력 속도가 필요한 경우 여러 행성 단계가 직렬로 결합됩니다.

• 구조: 다단계 행성 기어 박스는 순차적으로 연결된 2 개 이상의 단일 행성 기어 세트로 구성됩니다. 첫 번째 단계의 출력 캐리어는 종종 다음 단계의 입력 선 기어 역할을하거나 중간 샤프트가 단계를 연결합니다.
• 작업: 총 기어비는 각 단계의 개별 비율의 산물입니다. 예를 들어, 첫 번째 단계에서 5 : 1 비율의 2 단계 기어 박스와 두 번째 단계에서 4 : 1 비율은 20 : 1의 전체 비율을 산출합니다.
• 형질:
  • 높은 감소 비율 : 매우 높은 기어 비율을 달성 할 수 있습니다 (예 : 15 : 1에서 수백 또는 수천에서 1 개까지).
  • 길이 증가 : 기어 박스의 전체 길이는 스테이지 수에 따라 증가하지만, 동등한 비율에 대한 다단계 평행 샤프트 기어 박스에 비해 상대적으로 컴팩트합니다.
  • 약간 감소 된 효율성 : 각 단계는 매우 효율적이지만 추가 단계마다 작은 효율 손실이 있습니다. 그러나 전체 효율은 일반적으로 매우 높습니다 (예 : 다단계의 경우 90-95%).
  • 응용 프로그램 : 중공업 기계, 풍력 터빈, 태양 추적 시스템, 대형 로봇 공학, 건설 장비 및 매우 높은 토크 및 낮은 출력 속도에 널리 사용되는 것은 비교적 컴팩트 한 형태 계수에서 필요합니다.

3. 맞춤형 행성 기어 박스

표준 기반 장치를 넘어서, 맞춤형 행성 기어 박스는 쉽게 구할 수있는 솔루션으로 충족 할 수없는 매우 구체적이고 종종 고유 한 애플리케이션 요구 사항을 충족하도록 설계 및 제조되었습니다.

• 설계 고려 사항 : 사용자 정의에는 다음이 포함될 수 있습니다.
  • 특정 기어 비율 : 비표준 또는 매우 높은/낮은 비율.
  • 재료: 극한 온도, 부식성 환경 또는 체중 감소 (예 : 항공 우주 응용)를위한 특수 재료의 사용.
  • 밀봉 및 윤활 : 진공 환경, 식품 등급 요구 사항 또는 고압 응용 분야를위한 솔루션.
  • 장착 및 통합 : 독특한 플랜지 디자인, 샤프트 구성 (중공 샤프트, 스플라인 샤프트, 통합 모터) 또는 제한된 공간에 맞는 하우징 모양.
  • 백래시: 정밀 모션 제어를위한 초저 백래시 요구 사항.
  • 소음/진동 : 매우 조용한 작동을위한 설계 수정.
  • 듀티 사이클 및 수명 : 매우 긴 수명 또는 특정 부하주기를 위해 설계되었습니다.
• 이익: 의도 된 응용 프로그램의 성능을 정확하게 최적화하여 종종 시스템 효율성, 신뢰성 및 수명을 향상시킵니다.
• 응용 프로그램 : 고정밀 과학 도구, 방어 응용 프로그램, 특수 항공 우주 시스템, 맞춤형 자동 기계, 의료 기기 및 표준 솔루션이 불충분 한 틈새 산업 장비.

4. 기어 기어 기어 박스 박차

이 분류는 태양, 행성 및 링 기어에 사용되는 치아의 유형을 나타냅니다. 박차 기어는 가장 일반적이고 기본적인 유형의 기어입니다.

• 형질:
  • 직선 치아 : 치아는 회전 축과 똑바로 평행합니다.
  • 단순성과 비용 효율성 : Helical Gears보다 제조하기가 쉽고 일반적으로 저렴합니다.
  • 고효율 : 특히 잘 정렬 된 시스템에서 우수한 효율성.
  • 방사형 하중 : 방사형 힘 만 생성합니다 (축 방향 추력 없음).
  • 소음: 전체 치아가 동시에 참여하기 때문에 ( "충격 하중"), 특히 치아 전체가 헬리컬 기어보다 시끄러울 수 있습니다.
• 응용 프로그램 : 효율성과 비용이 주요 고려 사항이며 중간 정도의 소음 수준이 허용되는 방대한 애플리케이션에서 널리 사용됩니다. 여기에는 대부분의 일반적인 산업 자동화, 전동 공구 및 많은 소형 드라이브 시스템이 포함됩니다.

5. 헬리컬 기어 행성 기어 박스

헬리컬 기어는 기어의 얼굴에 각도로 자르고 나선을 형성하는 치아가 있습니다.

• 형질:
  • 앵글 치아 : 치아는 회전 축에 비해 각도가 있습니다.
  • 부드러운 참여 : 각진 치아는 한쪽 끝에서 다른 쪽 끝으로 점차적으로 관여하여 조용하고 부드러운 작동으로 이어집니다.
  • 더 높은 부하 용량 : 점진적인 참여는 주어진 시간에 더 많은 치아가 접촉하여 박차 기어에 비해 동일한 기어 크기에 대해 더 높은 하중을 처리 할 수 ​​있음을 의미합니다.
  • 축 추력 : 샤프트를 따라 축 방향 스러스트 힘을 생성하여 관리하기 위해 적절한 스러스트 베어링이 필요합니다.
  • 제조 복잡성 : 박차 기어보다 제조 비용이 더 복잡하고 비쌉니다.
• 응용 프로그램 : 노이즈 감소, 진동 억제 및 더 높은 하중 용량이 중요한 응용 분야에서 선호됩니다. 여기에는 고정밀 로봇 공학, 고속 기계, 자동차 변속기, 풍력 터빈 기어 박스 및 부드러운 전력 변속기가 가장 중요한 중장비 산업 드라이브가 포함됩니다.

Spur와 헬리컬 기어 행성 기어 박스를 선택하는 것은 노이즈, 하중 용량, 비용 및 설계 복잡성에 관한 응용 프로그램의 특정 요구에 달려 있습니다.

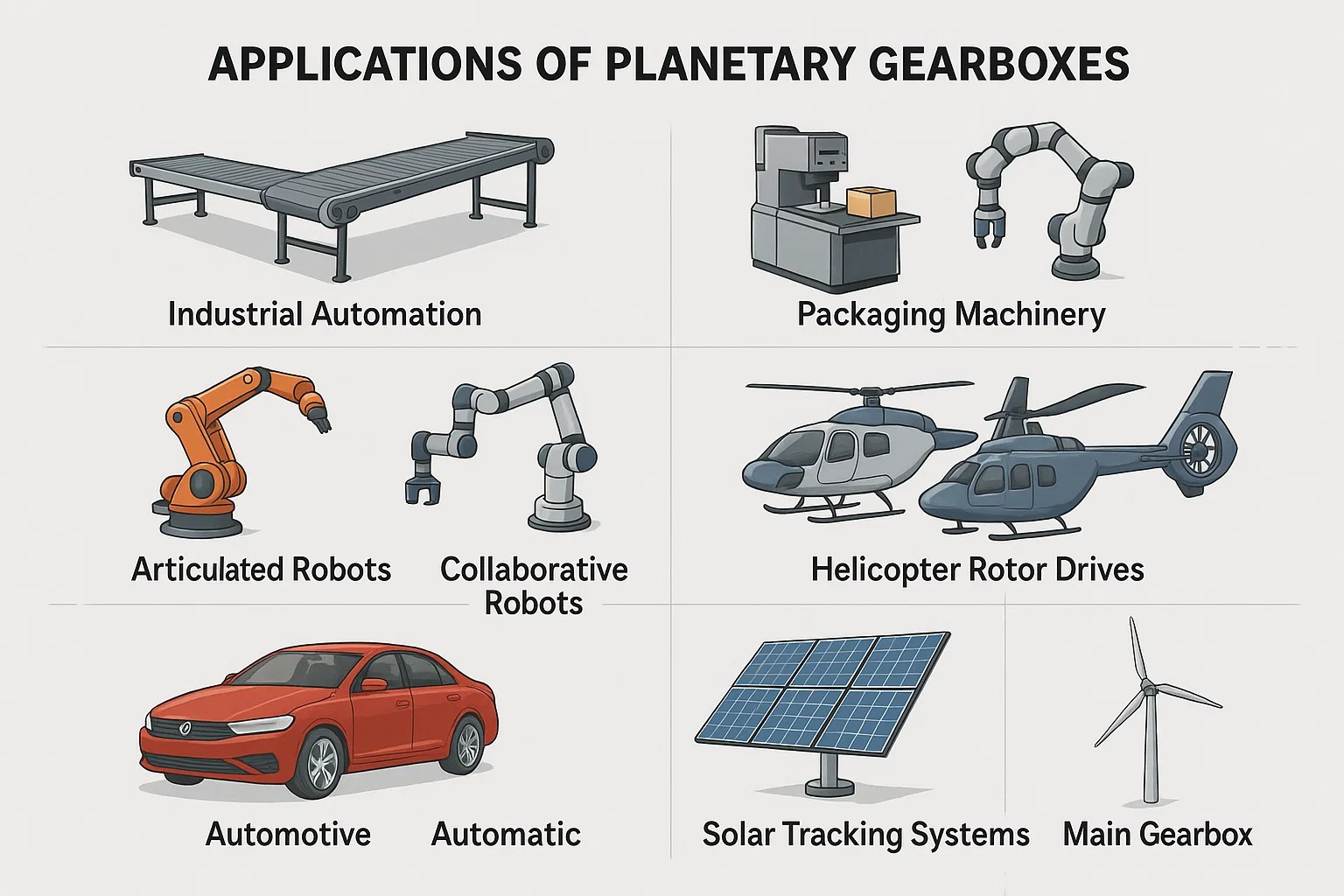

IV. 행성 기어 박스의 응용

높은 토크 밀도, 소형 크기, 고효율 및 정밀도의 독특한 조합으로 인해 행성 기어 박스는 광범위한 산업에서 필수 불가능합니다. 그들의 다양성은 고정화 로봇 공학에서 중대한 산업 기계에 이르기까지 시스템에 원활하게 통합 될 수 있습니다.

1. 산업 자동화

산업 자동화 영역에서 행성 기어 박스는 정확하고 안정적인 모션 제어를 달성하기위한 초석입니다. 최소한의 백래시로 높은 토크를 전달하는 능력은 자동화 된 기계의 정확한 위치 및 이동에 중요합니다.

• 컨베이어 시스템 : 생산 라인을 따라 제품의 효율적이고 제어 된 이동에 필요한 토크와 속도 감소를 제공하십시오. 소형 크기는 우주 제약 컨베이어 설계에 통합 할 수있게합니다.
• 포장 기계 : 필러, 실러 및 라벨러와 같은 다양한 기계 요소의 정확한 동기화에 중요합니다. 행성 기어 박스의 정확도는 일관된 제품 품질과 높은 처리량을 보장합니다.
• 인쇄 장비 : 롤러 및 플레이트의 정확한 정렬 및 이동에 필수적이며, 상업용 인쇄기의 고품질 인쇄 등록 및 일관된 출력을 보장합니다.
• 자재 취급 : 자동화 된 가이드 차량 (AGV), 자동 스토리지 및 검색 시스템 (AS/RS) 및 제어 된 이동 및 높은 부하 용량이 필요한 다양한 리프트 및 호이스트에 사용됩니다.
• 절단 및 용접 기계 : 복잡한 절단 경로와 정확한 용접 작업에 필요한 정확한 위치 및 공급 속도를 제공하십시오.

2. 로봇 공학

행성 기어 박스는 로봇 시스템이 요구하는 민첩성, 강도 및 정밀도를 달성하는 데 근본적인 역할을하기 때문에 현대 로봇 공학과 거의 동의어입니다.

• 관절 로봇 : 로봇 암 (예 : 6 축 로봇)에 통합되어 반복 가능한 작업에 대한 높은 위치 정확도를 유지하면서 무거운 하중을 들어 올리고 조작하는 데 필요한 토크를 제공합니다.
• 공동 작업 로봇 (코봇) : 낮은 반발과 부드러운 작동은 인간 운영자와 함께 일하는 코봇에 필요한 정확하고 안전한 상호 작용에 기여합니다.
• 서비스 로봇 : 내비게이션 및 운동을위한 모바일 로봇 플랫폼 및 다양한 서비스 산업의 작업을위한 조작기 암에 사용됩니다.
• 외골격 : 의료 재활 또는 산업 지원을 위해 동력 외골격에 적용되어 인간 확대에 필요한 조인트 토크를 제공합니다.

3. 항공 우주

항공 우주 산업에서 무게 감소, 신뢰성 및 정밀성에 대한 프리미엄은 행성 기어 박스가 수많은 중요한 응용 분야에 이상적인 선택입니다.

• 항공기 액추에이터 : 제어 표면 액추에이터 (플랩, 에일러 론, 방향타), 랜딩 기어 후퇴 시스템 및 추력 반전에 사용되며, 컴팩트하고 경량 패키지의 높은 토크가 안전 및 성능에 필수적입니다.
• 헬리콥터 로터 드라이브 : 메인 로터 기어 박스는 매우 복잡하지만 행성 단계는 종종 하중 공유 기능과 높은 감소 비율로 인해 필수 구성 요소이며, 이는 엔진에서 로터로 전력을 전송하는 데 중요합니다.
• 위성 및 우주선 메커니즘 : 우주 차량의 안테나 포인팅 시스템, 태양열 어레이 배치 메커니즘 및 로봇 암에 사용되며, 극한 환경에서 정확한 움직임이 가장 중요합니다.

4. 자동차

행성 기어 박스는 많은 자동차 애플리케이션, 특히 전송에서 기본 구성 요소입니다.

• 자동 변속기 : 대부분의 자동 변속기의 핵심은 다수의 행성 기어 세트를 사용하여 전력 흐름을 방해하지 않고 다양한 기어 비율을 제공합니다. 이를 통해 부드럽고 매끄러운 기어 변경이 가능합니다.
• 하이브리드 차량 드라이브 : 하이브리드 파워 트레인 내의 전력 분할 장치에 사용되어 내연 엔진과 전기 모터의 전력을 결합하여 효율적인 에너지 관리를 가능하게합니다.
• 전기 자동차 (EV) 드라이브 트레인 : 얼음 전송보다 간단하지만 일부 EV는 여전히 단일 또는 다단계 행성 기어 박스를 사용하여 최적의 운동 속도 감소 및 휠으로의 토크 전달을 사용합니다.
• 한정 슬립 차동 : 일부 차별 디자인은 유성 기어 세트를 통합하여 휠 간의 전력 분포를 관리하여 트랙션을 향상시킵니다.

5. 태양 추적 시스템

에너지 캡처를 최대화하기 위해 태양 전지판은 하루 종일 태양의 움직임을 정확하게 추적해야합니다. 행성 기어 박스는이 정확한 움직임에 중요합니다.

• 단일 축 추적기 : 패널이 한 축을 따라 기울어지는 드라이브를 제공하여 태양에 대한 각도를 최적화합니다.
• 이중 축 추적기 : 보다 복잡한 움직임을 가능하게하여 패널이 태양의 방위각 (수평 각도)과 고도 (수직 각도)를 추적 할 수 있습니다. 행성 기어 박스의 높은 정밀도와 견고성은 실외 환경에서 안정적인 장기 작동을 보장합니다.

6. 풍력 터빈

행성 기어 박스는 대부분의 멀티 메가 와트 풍력 터빈의 구동계에서 중요한 구성 요소로서 느린 회전 로터와 고속 생성기 사이의 간격을 연결합니다.

• 메인 기어 박스 : 기본 응용 프로그램은 풍력 터빈의 느린 스핀스 로터 블레이드 (낮은 RPM, 높은 토크)를 훨씬 빠른 스핀 전기 발전기 (높은 RPM, 하부 토크)에 연결하는 메인 기어 박스 내에 있습니다. 행성 단계는이 실질적인 속도 증가 및 토크 변환에 대해 매우 효율적입니다.
• 피치 및 요 시스템 : 더 작은 행성 기어 박스는 피치 시스템 (제어 블레이드 각도) 및 요 시스템 (Nacelle을 바람에 방향)에 사용하여 최적의 에너지 캡처 및 안전에 필요한 정확하고 강력한 움직임을 제공합니다.

7. 포장 기계

산업 자동화에서 간단히 언급했듯이, 포장 기계는 행성 기어 박스가 가능하게하는 정밀도 및 높은 사이클 속도에 크게 의존합니다.

• 충전 기계 : 정확한 볼륨 분배를 보장하십시오.
• 밀봉 기계 : 밀봉을위한 일관된 압력과 타이밍을 제공하십시오.
• 라벨링 머신 : 고속으로 정확한 라벨 배치를 보장합니다.
• 카톤 및 팔레트 화 기계 : 패키지를 형성, 충전, 밀봉 및 쌓기위한 제어 된 움직임을 전달하십시오. 행성 기어 박스의 낮은 백래시 및 소형 특성은 현대 포장 라인의 동기화 된 고속 작업 특성에 필수적입니다.

8. 인쇄 장비

인쇄 산업의 고품질, 고속 및 일관된 출력에 대한 수요는 행성 기어 박스를 이상적인 선택으로 만듭니다.

• 오프셋 프레스 : 플레이트 실린더, 담요 실린더 및 인상 실린더에 대한 드라이브 메커니즘에 사용되며, 고스트 또는 오해를 방지하기 위해 매우 정확한 등록 및 부드러운 회전이 필요합니다.
• 디지털 프레스 : 기술이 다르지만 종이 사료 메커니즘 및 특정 인쇄 헤드 포지셔닝 시스템과 같은 요소는 행성 기어 박스의 작고 정확한 특성으로부터 이익을 얻을 수 있습니다.
• Flexographic 및 Gravure 프레스 : 오프셋과 유사하게,이 프레스는 롤러 속도 및 텐션 시스템을 정확하게 제어해야하며, 이곳에서 행성 기어 박스는 필요한 토크와 정밀도를 제공합니다.

다양한 응용 프로그램은 현대 산업 및 기술 발전에서 행성 기어 박스의 적응성과 중요한 역할을 강조합니다.

행성 기어 박스 유형 비교

다음은 다양한 행성 기어 박스 유형의 주요 특성을 요약 한 테이블입니다.

행성 기어 박스 유형 비교 : 단일 단계 대 다단계

행성 기어 박스 기어 타입 비교 : 박차 기어 대 헬리컬 기어

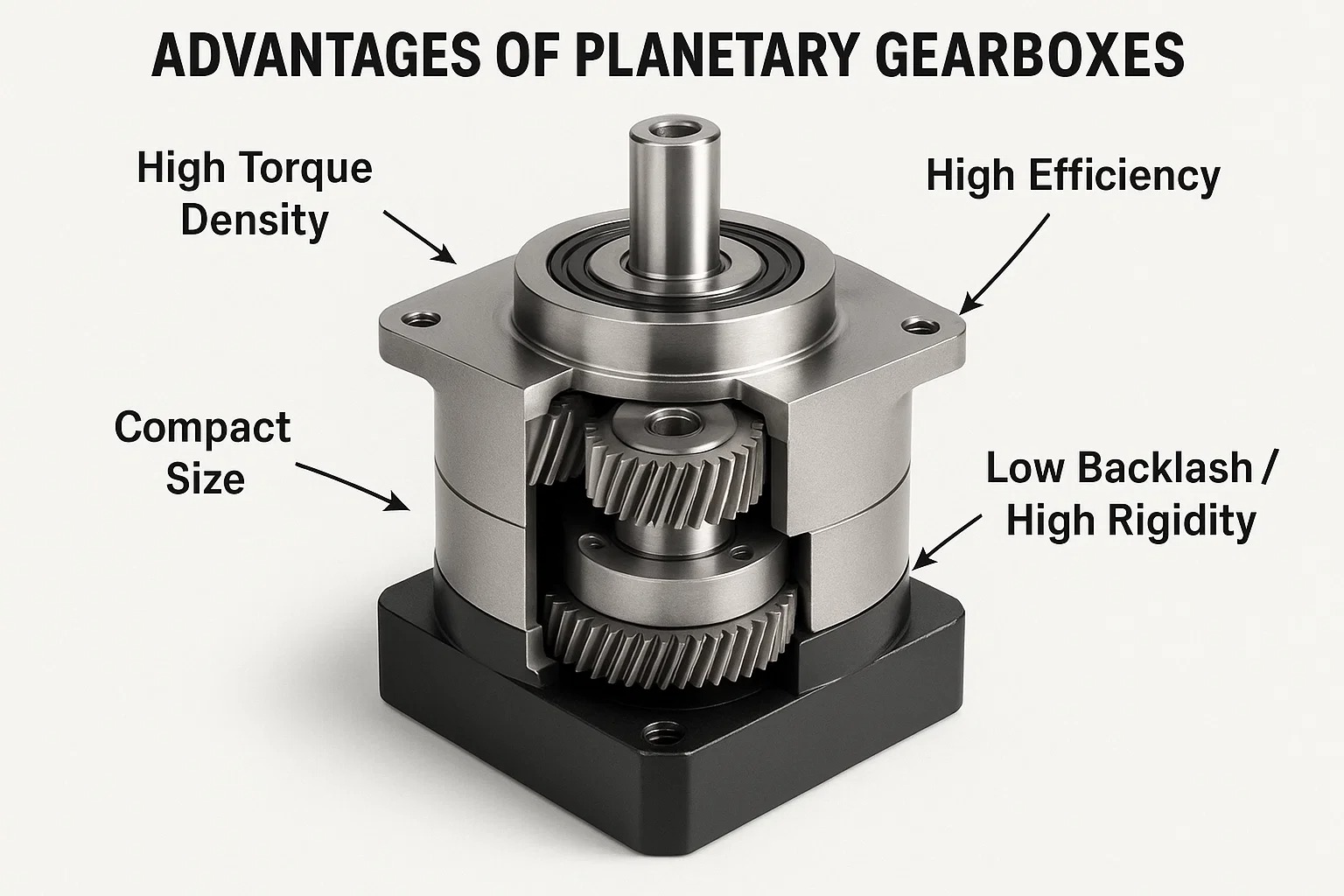

V. 장점

행성 기어 박스의 독특한 설계 및 운영 원리는 다른 기어 트레인 구성에 비해 몇 가지 중요한 이점을 부여합니다. 이러한 이점은 성능, 공간 및 효율성이 가장 중요한 광범위한 애플리케이션에서 선호하는 이유입니다.

1. 높은 토크 밀도

행성 기어 박스의 가장 매력적인 장점 중 하나는 예외적 인 것입니다. 토크 밀도 . 이것은 물리적 크기와 무게에 비해 매우 많은 양의 토크를 전달하는 능력을 나타냅니다.

• 로드 공유 : 이 높은 토크 밀도의 주된 이유는 여러 행성 기어들 사이의 하중 분포 때문입니다. 기존의 병렬 샤프트 기어 박스에서, 전체 하중은 일반적으로 드라이버와 구동 기어 사이의 단일 메쉬 포인트를 통해 전송됩니다. 대조적으로, 행성 시스템에서, 토크는 모든 행성 기어 (예 : 3 또는 4 행성 기어) 사이에서 공유되며, 접촉 영역을 효과적으로 곱하여 전원을 전송합니다.
• 스트레스 분포 : 이 하중 공유는 각 개별 기어 치아가 동일한 총 토크를 처리하는 단일 메시 시스템에 비해 스트레스가 적다는 것을 의미합니다. 이를 통해 더 작은 기어가 더 큰 전력을 전달하거나 더 큰 기어가 비례 적으로 물리적 차원을 증가시키지 않으면 서 상당히 높은 전력을 전달할 수 있습니다.
• 소형 전력 : 이 고유 한 설계 특성은 행성 기어 박스가 공간이 제한되어 있지만 높은 전력 변속기가 필요한 애플리케이션에 이상적이므로 더 작은 봉투에서 더 많은 전력을 제공합니다.

2. 소형 크기

그만큼 소형 크기 행성 기어 박스는 동축 및 동심 디자인의 직접적인 결과입니다.

• 동축 입력/출력 : 입력 및 출력 샤프트가 종종 오프셋 인 기존 기어 박스와 달리, 행성 기어 박스는 일반적으로 동일한 축에 입력 및 출력 샤프트가 정렬되어 있습니다. 이 동축 배열은 기계 설계 및 통합을 간소화하여 복잡한 샤프트 정렬 또는 오프셋 기어의 추가 공간이 필요하지 않습니다.
• 공간 효율 : 기어는 행성 기어 궤도와 함께 집중적으로 배열됩니다. 내부에 선 기어 주변의 링 기어. 이 내부 배열은 기어 박스의 전체 발자국을 최소화하여 평행 샤프트를위한 ​​더 많은 공간과 기어 스팬을 수용하기 위해 더 큰 케이싱을 필요로하는 외부 기어 세트에 비해 기어 박스의 전체 발자국을 최소화합니다.
• 통합 혜택 : 이 소형 발자국은 소형화 및 효율적인 공간 사용이 핵심 디자인 드라이버 인 현대 기계에서 매우 중요합니다. 소규모 제품에서보다 복잡한 기능을 제공하고 전체 기계 크기와 무게를 줄이며 설치를 단순화합니다.

3. 고효율

행성 기어 박스는 인상적인 것으로 높이 평가됩니다 전력 전송 효율 종종 단계 당 최대 97% 이상에 도달합니다.

• 롤링 연락처 : 이 고효율의 주된 이유는 기어 톱니 사이의 롤링 접촉의 우위 때문입니다. 더 높은 정도의 슬라이딩 마찰이 포함 된 다른 기어 유형과 달리, 태양과 링 기어에 대한 행성 기어의 움직임은 주로 롤링 운동입니다. 롤링 마찰은 본질적으로 슬라이딩 마찰보다 낮으므로 열로 인한 에너지 손실을 최소화합니다.
• 균형 잡힌 힘 : 선 기어 주변의 행성 기어의 대칭 분포는 기어 박스 내의 방사형 힘의 균형을 맞추는 데 도움이됩니다. 이로 인해 샤프트와 베어링의 굽힘 모멘트가 줄어들어 마찰과 마모가 줄어들고 효율이 높아지고 수명이 더 높아집니다.
• 에너지 소비 감소 : 효율이 높을수록 직접 에너지 폐기물이 적고 운영 온도가 낮으며 궁극적으로 장비의 운영 비용이 낮아집니다. 이는 에너지 집약 산업 및 배터리 구동 응용 분야에서 중요한 요소입니다.

이러한 핵심 장점 외에도 유성 기어 박스의 고유 한 설계는 본질적으로 다른 여러 유익한 특성에 기여합니다.

• 낮은 백래시 및 높은 강성 : 다수의 메쉬 포인트가있는 뻣뻣하고 하중 공유 설계는 본질적으로 매우 낮은 반발과 높은 비틀림 강성을 제공합니다. 이것은 로봇 공학 및 CNC 기계와 같은 높은 정밀도 및 반복 가능한 움직임이 필요한 응용 프로그램에 중요합니다.
• 조용한 작전 : 다중 기어들 사이의 하중 공유와 회전 구성 요소의 고유 한 균형은 다른 기어 유형, 특히 더 높은 속도에 비해 더 부드러운 전력 전송 및 소음 및 진동 감소로 이어집니다.
• 내구성과 긴 수명 : 강력한 구조와 균형 잡힌 하중 분배는 개별 기어 치아 및 베어링의 마모를 최소화하여 수명이 길어지고 부하가 더 심해도 유지 보수 요구 사항이 줄어 듭니다.

행성 기어 박스 장점 요약

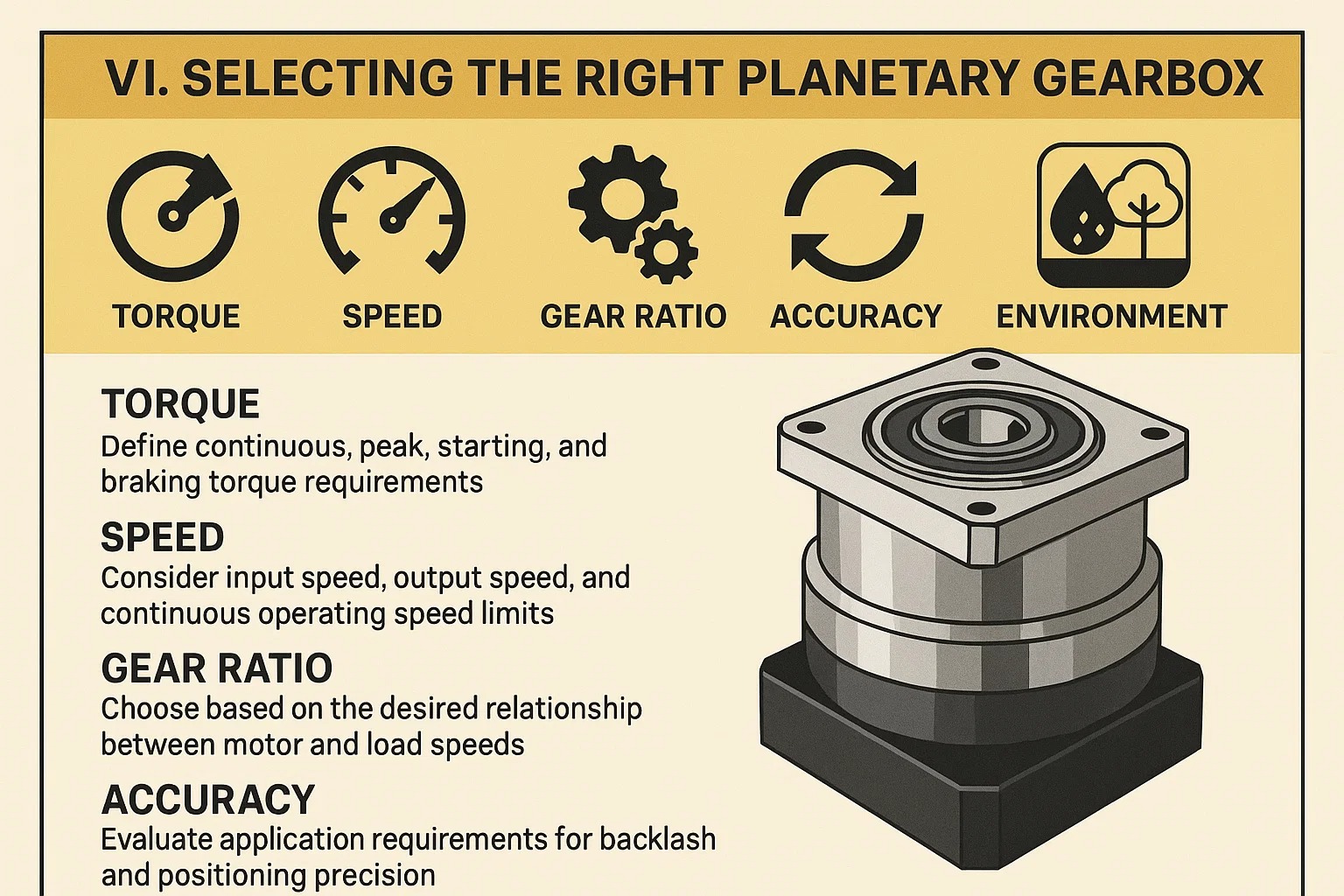

VI. 오른쪽 행성 기어 박스를 선택합니다

올바른 행성 기어 박스를 선택하는 것은 시스템 성능, 신뢰성 및 비용 효율성을 보장하는 중요한 단계입니다. 잘못된 선택은 장비 고장, 비 효율성 또는 불필요한 비용으로 이어질 수 있습니다. 이 프로세스에는 응용 프로그램의 요구에 대한 포괄적 인 이해와 기어 박스의 다양한 매개 변수를 신중하게 일치시킵니다.

1. 고려해야 할 요소 : 토크, 속도, 기어 비율, 정확도, 환경

행성 기어 박스를 선택할 때 다음 핵심 요소를 포괄적으로 평가해야합니다.

• 토크:
  • 출력 토크 : 이것은 가장 중요한 매개 변수 중 하나입니다. 명확하게 정의해야합니다 연속 작동 토크 그리고 모든 잠재력 피크 토크 또는 가속도 토크 응용 프로그램이 필요합니다. 기어 박스의 정격 출력 토크는 애플리케이션의 연속 작동 토크보다 높아야하며 최대 순간 토크 용량은 응용 프로그램의 피크 또는 시작 토크를 견딜 수 있어야합니다.
  • 토크 시작 및 제동 토크 : 이러한 과도 토크는 종종 연속 토크보다 높으며 기어 박스는이를 처리하기에 충분한 예비 용량이 필요합니다.
  • 정격 토크 대 맥스 토크 : 대부분의 제조업체는 정격 출력 토크 (일반적으로 특정 속도와 수명으로 지속적으로 전송할 수있는 최대 토크)와 최대 순간 토크 (기어 박스가 잠재적 손상 전에 짧은 기간 동안 견딜 수있는 절대 제한)를 제공합니다. 응용 프로그램의 실제 요구에 따라 항상 선택하십시오.
• 속도:
  • 입력 속도 : 이것은 일반적으로 기어 박스의 모터의 출력 속도를 나타냅니다. 모든 행성 기어 박스에는 허용 가능합니다 최대 입력 속도 , 초과이어서 과열, 노이즈 증가 또는 수명 감소를 초래할 수 있습니다.
  • 출력 속도 : 이것은 응용 프로그램에 필요한 최종 작동 속도입니다. 입력 속도를 기어 비율로 나누어 도출됩니다.
  • 연속 작동 속도 : 기어 박스가 장기간 실행할 수있는 속도. 고속 작동은 열 생성을 증가시킵니다.
• 기어 비율 :
  • 그만큼 기어비 모터 속도와 원하는 하중 속도 사이의 브리지 역할을합니다. 입력 속도를 출력 속도로 나누어 결정됩니다.
  • 비율을 선택할 때 모터의 효율적인 작동 속도 범위와 하중에 필요한 최종 속도를 고려하십시오.
  • 매우 높은 감소 비율이 필요한 경우 a 다단계 행성 기어 박스 필요할 수 있습니다. 다른 비율은 기어 박스의 크기, 효율성 및 비용에 영향을 미칩니다.
• 정확도 (백래시) :
  • 백래시: 기어 트레인의 각도 놀이 또는 "슬로프"를 나타냅니다. 입력 샤프트가 고정되어 있으며 앞뒤로 흔들릴 때 출력 샤프트의 회전량으로 측정됩니다. 아크 분자 . 백래시가 작을수록 기어 박스의 변속기의 정밀도가 높아집니다.
  • 응용 프로그램 요구 사항 :
    • 고정밀 애플리케이션 (예 : 로봇 공학, CNC 머신, 레이저 절단) : 정확한 위치 및 경로 추적을 보장하려면 초저 백래시 기어 박스 (예 : <3 arc-min)가 필요합니다.
    • 일반 산업 응용 분야 (예 : 컨베이어, 포장 기계) : 더 편안한 백래시 요구 사항 (예 : 5-15 Arc-Min)이있을 수 있습니다.
  • 낮은 백래시는 일반적으로 더 정확한 제조업과 기어 박스 비용이 더 높은 것을 의미합니다.
• 환경:
  • 작동 온도 : 기어 박스는 특정 작동 온도 범위를 위해 설계되었습니다. 이러한 한계를 초과하면 윤활제 성능, 씰 수명 및 전반적인 기어 박스 신뢰성에 영향을 줄 수 있습니다. 극도의 뜨겁거나 차가운 환경에는 특수 설계 또는 윤활제가 필요합니다.
  • 보호 클래스 (IP 등급) : 작업 환경에 먼지, 수분 또는 부식제의 존재에 따라 내부 구성 요소를 보호하기 위해 적절한 IP 등급 (예 : IP65, IP67)의 기어 박스를 선택하십시오.
  • 진동 및 충격 부하 : 애플리케이션에 높은 수준의 진동 또는주기적인 충격 하중이 포함되면 더 내구성있는 베어링이있는보다 강력하게 구성된 기어 박스가 필요할 수 있습니다.
  • 장착 공간 : 행성 기어 박스는 소형이지만 장착 및 적절한 열 소산을위한 충분한 공간이 있는지 확인하십시오.

2. 서비스 계수

그만큼 서비스 계수 ( 에프 s ​ ) 실제 애플리케이션에 존재하는 다양한 불확실성과 까다로운 조건을 설명하기 위해 기어 박스의 공칭 토크 등급을 조정하는 데 사용되는 중요한 설계 승수입니다. 선택한 기어 박스가 의도 된 운영 수명 및 신뢰성에 충분한 부하 용량 마진을 보장합니다.

• 정의: 서비스 계수는 부하 유형, 충격 수준, 일일 작동 시간, 시작 빈도 및 주변 조건과 같은 요소를 기반으로 한 시정 계수입니다.
• 계산: 그만큼 정격 토크 선택된 기어 박스의는 필요한 애플리케이션 토크 × 서비스 계수 ( 에프 s ​ ) .
• 일반적인 서비스 계수 범위 : 일반적으로 1.0 ~ 2.0 또는 더 높습니다.
  • 1.0-1.2 : 균일 한 부하, 짧은 일일 작동, 충격 없음.
  • 1.2-1.5 : 적당한 충격 하중, 정상적인 일일 작동.
  • 1.5-2.0 : 무거운 충격 부하, 지속적인 강력한 작동, 빈번한 시작/정지.
• 중요성: 제조업체는 일반적으로 제품 카탈로그에 자세한 서비스 요소 선택 가이드 라인을 제공합니다. 서비스 계수를 무시하면 기어 박스 과부하, 조기 마모 및 고장이 발생할 수 있습니다.

3. 관성

관성 (관성 순간, J... ) 회전 운동의 변화에 ​​대한 물체의 저항을 나타냅니다. 서보 애플리케이션을위한 행성 기어 박스를 선택할 때 관성 일치가 중요한 고려 사항입니다.

• 로드 관성 : 기어 박스에 의해 구동되는 기계 부품의 관성.
• 운동 관성 : 모터 로터의 관성.
• 기어 박스 관성 : 기어 박스의 내부 회전 구성 요소 (행성 기어, 선 기어 등)의 관성은 일반적으로 입력 샤프트에 반사 된 관성으로 표현됩니다.
• 관성 일치 비율 : 일반적으로 부하 관성 (모터 샤프트에 반사)과 모터의 로터 관성 (일반적으로 1 : 1 ~ 10 : 1) (하중 관성 / 모터 관성) 사이의 비율을 유지하는 것이 좋습니다. 최적의 일치는 종종 3 : 1과 5 : 1 사이입니다.
  • 너무 높은 비율 : 모터 제어 불안정성, 느린 반응, 과열 또는 진동으로 이어질 수 있습니다.
  • 너무 낮은 비율 : 모터가 기능을 완전히 사용하지 않기 때문에 비효율적 인 작동이 발생할 수 있습니다.
• 계산: 하중 관성은 기어 비율의 제곱으로 나누어 모터 샤프트에 반사됩니다. 예를 들어, 기어비가있는 경우 i 그리고 부하 관성입니다 J 엘 ​ , 모터 샤프트에서 반사 된 하중 관성은 J 엘 ​ / i 2 .

4. 열 용량

열 용량 특정 주변 조건이 주어지면 기어 박스가 내부 온도를 초과하지 않고 지속적으로 소산 할 수있는 최대 열량을 나타냅니다.

• 가열 : 작동하는 동안, 행성 기어 박스는 기어 메쉬 마찰, 베어링 마찰 및 윤활제 휘핑 손실로 인해 열을 발생시킵니다. 이 열이 효과적으로 소산되지 않으면 내부 온도가 상승합니다.
• 온도 영향 : 과도하게 높은 내부 온도는 윤활제 저하를 가속화하고, 수명을 줄이며, 기어와 베어링의 조기 마모 또는 손상을 초래할 수 있습니다.
• 중요성:
  • 을 위한 지속적인 중장비, 고속 또는 장기 작업 , 열 용량은 중요한 선택 매개 변수입니다.
  • 기어 박스가 토크 용량 및 관성 일치 요구 사항을 충족하더라도 열 용량이 충분하지 않으면 연속 작동 중에도 과열 될 수 있습니다.
• 열 소산 : 열은 일반적으로 자연 대류를 통해 또는 때로는 팬과 같은 강제 냉각 시스템을 통해 기어 박스 케이스의 표면적을 통해 소산됩니다. 제조업체는 사용자가이를 평가할 수 있도록 열 용량 차트 또는 데이터를 제공합니다.

5. 기어 박스를 응용 프로그램과 일치시킵니다

행성 기어 박스를 선택하는 것은 위에서 언급 한 모든 요소의 트레이드 오프 및 최적화와 관련된 반복 프로세스입니다.

1. 응용 프로그램 요구 사항 정의 : 필요한 출력 토크, 속도, 정확도, 듀티 사이클 및 환경 조건을 명확하게 지정하십시오.
2. 예비 계산 : 토크 및 속도 요구에 따라 처음에는 필요한 기어비를 결정합니다.
3. 서비스 계수 적용 : 로드 유형 및 작동 조건에 따라 적절한 서비스 계수를 적용하여 토크 요구 사항을 조정하십시오.
4. 관성 일치 : 부하 관성을 평가하고 기어 비율을 통해 모터 샤프트에 반사하여 모터의 관성과 잘 일치 할 수 있도록하십시오.
5. 열 용량 확인 : 특히 연속 작동을 위해서는 선택한 기어 박스의 열 용량이 생성 된 열을 소산하기에 충분한 지 확인하십시오.
6. 정확도 요구 사항 : 포지셔닝 정밀도에 대한 응용 프로그램의 요구에 따라 적절한 백래시 클래스가있는 기어 박스를 선택하십시오.
7. 환경 적합성 : IP 보호 등급, 운영 온도 범위 및 기타 환경 사양을 확인하십시오.
8. 크기 및 장착 : 기어 박스의 물리적 치수가 사용 가능한 공간 내에 맞고 장착 스타일이 설계 요구 사항을 충족하는지 확인하십시오.
9. 제조업체 상담 : 최종 선택은 세부 기술 사양, 성능 곡선 및 제조업체가 제공하는 선택 안내서를 통합해야합니다. 종종 제조업체의 엔지니어는 특정 응용 프로그램에 맞는 전문가의 조언을 제공 할 수 있습니다.

행성 기어 박스 선택 개요의 주요 요소

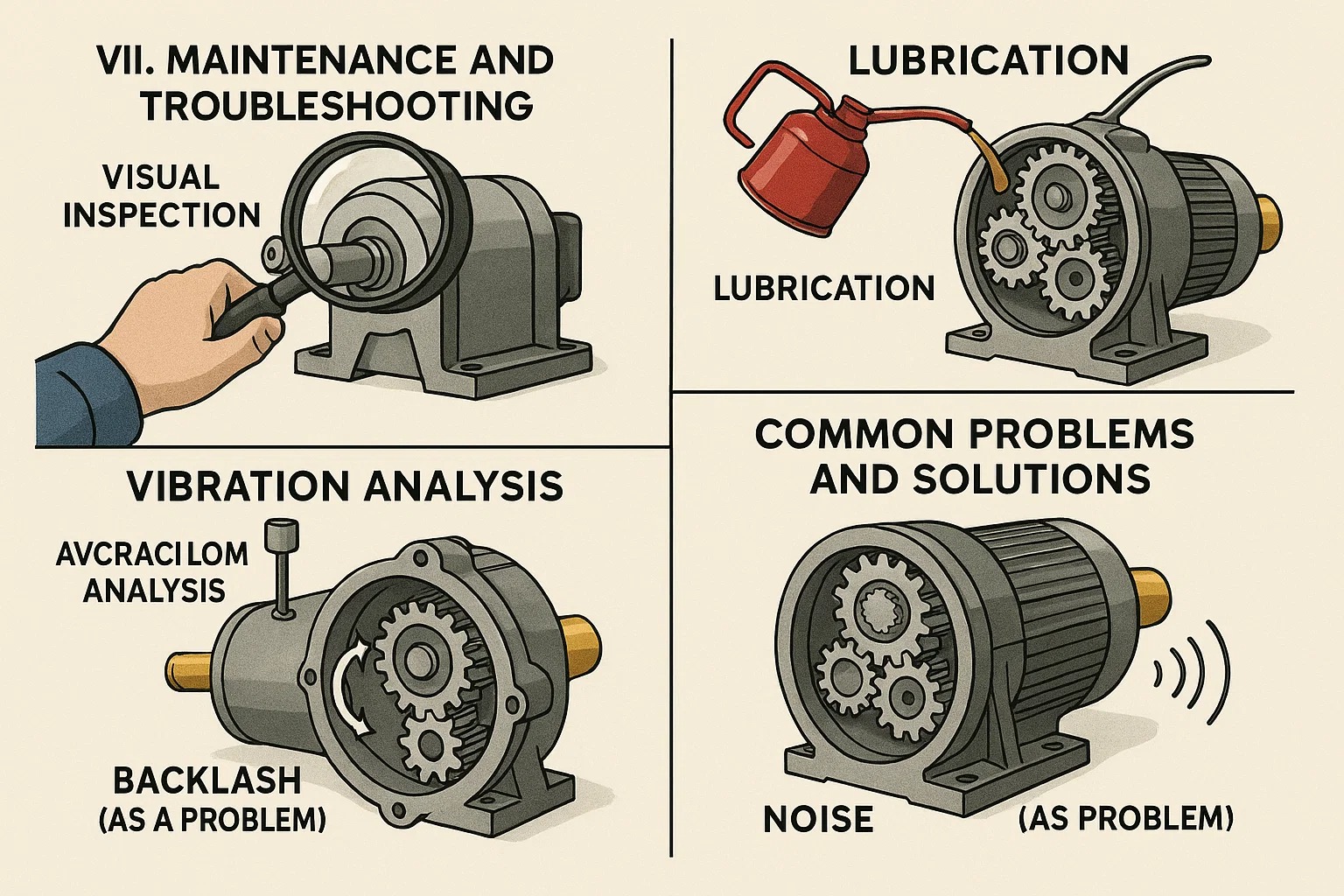

VII. 유지 보수 및 문제 해결

1. 정기적 인 유지 보수 작업

사전 예약 및 예정된 유지 보수는 반응성 수리보다 훨씬 비용 효율적입니다. 행성 기어 박스의 전형적인 유지 보수 요법에는 다음이 포함되어야합니다.

• 육안 검사 : 기어 박스에 외부 손상, 느슨한 패스너, 비정상적인 진동 또는 씰 및 조인트 주변의 오일 누출이 있는지 정기적으로 확인하십시오. 깨끗한 기어 박스 외부는 또한 효율적인 열 소산에 도움이됩니다.
• 윤활유 수준 점검 : 주기적으로 윤활유 수준을 검사하십시오. 오일 윤활 장치의 경우 딥 스틱 또는 시선 유리가 포함될 수 있습니다. 그리스 뿌리가있는 장치의 경우 그리스 피팅에 접근 할 수 있고 깨끗한지 확인하십시오.
• 윤활유 상태 평가 : 윤활유의 색상, 선명도 및 일관성을 확인하십시오. 변색 (어두워짐), 흐림 (물 오염) 또는 금속 입자의 징후는 즉각적인 윤활제 변화와 추가 조사가 필요하다는 것을 나타냅니다.
• 패스너 튼튼도 점검 : 시간이 지남에 따라 진동으로 인해 장착 볼트와 커플 링 패스너가 풀릴 수 있습니다. 제조업체의 사양에 따라 모든 임계 볼트를 정기적으로 점검하고 다시 토크하십시오. 느슨한 연결은 오정렬, 마모 증가 및 소음으로 이어질 수 있습니다.
• 청소: 기어 박스 외부를 먼지, 먼지 및 잔해물에서 벗어나게하십시오. 축적은 단열 층으로 작용하여 열 소산을 방해하고 잠재적으로 과열로 이어질 수 있습니다.

2. 윤활

윤활은 아마도 행성 기어 박스의 수명과 성능에서 가장 중요한 요소 일 것입니다. 여러 가지 중요한 기능을 제공합니다.

• 마찰과 마모를 줄입니다. 움직이는 부품 (기어, 베어링) 사이에 보호 필름을 생성하여 금속-금속 접촉을 방지합니다.

• 열을 소비합니다 : 마찰에 의해 생성 된 열을 옮겨 최적의 작동 온도를 유지하는 데 도움이됩니다.

• 부식으로부터 보호 : 수분과 부식제에 대한 장벽을 형성하여 내부 구성 요소의 녹과 열화를 방지합니다.

• 청소 : 내부 표면을 깨끗하게 유지하고 마모 입자를 운반하는 데 도움이됩니다.

• 윤활유의 유형 :

  • 유지: 일반적으로 더 작은, 밀봉 된 또는 저속 기어 박스에 사용됩니다. 좋은 밀봉 특성을 제공하며 다양한 방향으로 작동 할 수 있습니다. 그러나 오일보다 냉각 용량이 적습니다.
  • 기름: 우수한 냉각 및 청소 기능으로 인해 더 크고 고속 또는 고전력 적용이 선호됩니다. 속도, 온도 및 하중을 기반으로 다양한 점성을 사용할 수 있습니다.

• 윤활 방법 :

  • 그리스 윤활 : 지정된 간격으로 그리스 피팅을 통해 적용됩니다.
  • 오일 욕조 윤활 : 기어는 오일 저장소에 부분적으로 침수되어 구성 요소에 오일을 뿌립니다.
  • 스플래시 윤활 : 오일 욕조와 비슷하지만 스플래시 오일에 대한 기어의 움직임에 더 의존합니다.
  • 강제 윤활 (오일 순환) : 오일이 시스템을 통해 펌핑되고 ​​필터링되고 냉각되는 크고 고출력 기어 박스에 사용됩니다.

• 윤활 일정 : 항상 엄격하게 부착하십시오 제조업체의 권장 사항 . 여기에는 다음이 포함됩니다.

  • 초기 채우기/변경 : 초기 침입 기간 후에 종종 필요합니다.
  • 정기적 인 변경 간격 : 작동 시간, 온도, 하중 및 윤활제 유형에 따라.
  • 상단 업 : 이를 허용하는 시스템의 경우 올바른 윤활제 수준을 유지하는 것이 필수적입니다.

3. 진동 분석

진동 분석 기어 박스 내에서 마모, 손상 또는 오정렬의 초기 징후를 감지하는 데 사용되는 강력한 예측 유지 보수 기술입니다.

• 목적: 고유 한 진동 서명을 분석하여 기어 박스의 "건강"을 모니터링합니다. 이 서명의 변화는 발전 문제를 나타냅니다.
• 작동 방식 : 센서 (가속도계)는 진동을 측정하기 위해 기어 박스 하우징에 부착됩니다. 그런 다음 이러한 측정은 다양한 내부 구성 요소 (예 : 특정 기어 치아, 베어링, 샤프트)에 해당하는 특정 주파수 및 진폭에 대해 분석됩니다.
• 감지하는 것 :
  • 베어링 마모 : 베어링 요소 (볼/롤러, 내부 경주, 외부 경주, 케이지)와 관련된 특정 주파수에서 진동 증가.
  • 기어 치아 결함 : 기어 치아의 치핑, 피팅 또는 마모는 독특한 진동 패턴을 만듭니다.
  • 오정렬 : 샤프트 오정렬 또는 장착 문제는 특징적인 진동을 유발할 수 있습니다.
  • 불균형 : 불균형 회전 성분은 진동을 증가시킬 수 있습니다.
  • 설사: 느슨한 구성 요소는 충격과 같은 진동을 일으킬 수 있습니다.
• 이익:
  • 계획되지 않은 다운 타임 감소 : 계획된 유지 보수 창에서 예정된 수리를 허용하여 치명적인 실패를 방지합니다.
  • 최적화 된 유지 보수 일정 : 시간 기반에서 조건 기반 유지 보수로 전환하여 불필요한 중재가 줄어 듭니다.
  • 확장 구성 요소 수명 : 사소한 문제를 조기에 해결하면 주요 문제로 확대되는 것을 방지합니다.

4. 일반적인 문제와 솔루션

행성 기어 박스 문제 해결은 종종 증상 (소음, 열, 누출, 성능 감소)을 신중하게 관찰 한 다음 잠재적 원인을 체계적으로 좁히는 것으로 시작됩니다. 항상 기어 박스의 기술 설명서를 먼저 상담하십시오.

5. 백래시 (문제로)

일부 기어 트레인의 경우 일부 반발은 정상이지만 반발의 증가 종종 마모 또는 손상을 나타냅니다.

• 원인 :
  • 정상적인 마모 : 연장 된 작동 기간, 치아 표면 및 베어링 클리어런스가 점차 증가 할 수 있습니다.
  • 베어링 마모 : 마모 된 베어링을 사용하면 샤프트가 방사형 적으로 움직일 수 있으므로 기어 톱니 사이의 효과적인 간극이 증가합니다.
  • 기어 치아 마모/손상 : 기어 치아의 피팅, 스펠링 또는 과도한 마모는 직접 플레이를 증가시킵니다.
  • 부적절한 조립 : 초기 어셈블리 또는 수리 중에 잘못된 볼트 또는 부적절한 피팅.
  • 과부하/충격 부하 : 갑자기 과도한 하중이 기어 치아와 베어링을 변형 시키거나 손상시킬 수 있습니다.
• 증상: 방향 변화 중 육포 또는 부정확 한 움직임, 정밀 응용 분야의 위치 정확도 감소, 노이즈 증가 (반전 중 촉진 또는 노크).
• 솔루션 :
  • 대부분의 고밀도가 밀봉 된 행성 기어 박스의 경우, 반발의 증가는 일반적으로 기어 박스 교체 내부 구성 요소는 현장 조정 또는 수리를 위해 설계되지 않았습니다.
  • 더 크고 서비스 가능한 산업 기어 박스에서는 마모 된 구성 요소 (기어, 베어링)가 자격을 갖춘 기술자가 교체 할 수 있습니다.
  • 외부 원인을 배제하기 위해 적절한 장착 및 커플 링 정렬을 확인하십시오.

6. 소음 (문제로)

행성 기어 박스의 비정상적인 소음은 근본적인 문제의 강력한 지표입니다. 소음 유형은 종종 문제를 암시 할 수 있습니다.

• 원인 :
  • 불충분하거나 오염 된 윤활유 : 오일/그리스에 윤활제 필름 또는 연마 입자가 부족하면 마찰 및 연삭 소리가 증가합니다.
  • 마모 또는 손상된 베어링 : 마모의 유형과 범위에 따라 징징이, 윙윙 거리는 소리 또는 연삭 소음을 생성합니다.
  • 손상된 기어 치아 : 치이 치아 치아 치아가 치아가 노크, 뭉개지거나 고르지 않은 연삭 소리를 유발할 수 있습니다.
  • 오정렬 : 모터와 기어 박스 또는 기어 박스와 구동 하중 사이에서 과도한 진동과 소음이 발생할 수 있습니다.
  • 과부하 : 정격 용량을 넘어 작동하면 응력, 열 및 소음이 증가합니다.
  • 공명: 작동 주파수가 기계의 고유 주파수와 일치하면 진동과 노이즈를 증폭시킬 수 있습니다.
• 증상: 징징 거리며, 윙윙 거리는, 갈기, 뭉개고, 노크, 딸랑이.
• 솔루션 :
  • 윤활유 확인/교체 : 올바른 유형, 레벨 및 청결을 보장하십시오.
  • 마모 검사 : 다른 영역을 듣고, 진동 분석을 고려하여 소스 (베어링, 기어)를 정확히 찾아냅니다.
  • 재정렬 : 드라이브 트레인에서 오정렬을 확인하고 수정하십시오.
  • 부하 감소 : 기어 박스가 연속 또는 간헐적 인 토크 등급을 넘어서 작동하지 않도록하십시오.
  • 격리: 노이즈가 공명 또는 전송 진동으로 인한 경우 진동 감미소 마운트를 사용하십시오.

일반적인 행성 기어 박스 문제, 원인 및 솔루션

VIII. 행성 기어 박스 기술의 미래 트렌드

전력 전송 분야는 지속적으로 발전하고 있으며, 더 높은 성능, 효율성 향상, 인텔리전스 향상 및 산업 전반의 지속 가능성 향상으로 인해 지속적으로 발전하고 있습니다. 행성 기어 박스 기술은 이러한 진화의 최전선에 있으며 몇 가지 주요 트렌드가 미래를 형성합니다.

1. 재료와 디자인의 발전

재료 과학 및 설계 방법론의 혁신은 행성 기어 박스가 달성 할 수있는 것의 경계를 추진하고 있습니다.

• 고급 재료 :
  • 강도 대 중량 비율 재료 : 새로운 강철 합금, 세라믹 및 복합 재료에 대한 연구는 더 가벼우면서도 더 강한 기어와 하우징을 생산하는 것을 목표로합니다. 이는 항공 우주, 자동차 (특히 EV) 및 중량 감소가 성능과 에너지 효율에 직접적인 영향을 미치는 로봇 공학에 특히 중요합니다.
  • 개선 된 표면 처리 및 코팅 : 새로운 표면 경화 기술 (예 : 고급 질화, 기화) 및 저속, 고기 저항성 코팅 (예 : DLC- 다이아몬드 유사 탄소)이 개발되고 있습니다. 이는 기어 톱니의 내구성을 향상시키고, 마찰 손실을 줄이며, 극한의 하중이나 도전적인 환경에서도 구성 요소의 작동 수명을 연장합니다.
  • 스마트 재료 : 여전히 연구에 종사하는 동안 변화하는 조건 (예 : 자체 윤활, 자체 치유 특성)에 적응할 수있는 스마트 재료의 잠재적 통합은 기어 박스 유지 보수 및 수명에 혁명을 일으킬 수 있습니다.
• 최적화 된 기어 형상 및 치아 설계 :
  • 고급 시뮬레이션 및 분석 : FEA (Finite Element Analysis) 및 CFD (Computational Fluid Dynamics)와 같은 최신 계산 도구를 사용하면 엔지니어가 기어 메시, 응력 분포 및 윤활 흐름을 정확하게 모델링하고 시뮬레이션 할 수 있습니다. 이로 인해 응력 농도를 최소화하고 하중 공유를 개선하고 노이즈를 줄이며 효율을 극대화하는 최적화 된 기어 치아 프로파일 및 형상이됩니다.
  • 지형 수정 : 치아 표면에 특정 미세 지형도를 설계하면 윤활제 필름 형성을 향상시키고 마찰을 줄이며 내마모성을 향상시킬 수 있습니다.
• 첨가제 제조 (3D 프린팅) :
  • 복잡한 형상 : 3D 프린팅을 통해 통합 냉각 채널, 최적화 된 경량 설계 또는 기존 가공 방법으로 생산할 수없는 새로운 기어 형상과 같은 기어 박스 내에서 매우 복잡한 내부 구조를 생성 할 수 있습니다.
  • 빠른 프로토 타이핑 및 사용자 정의 : 이 기술은 새로운 디자인의 빠른 프로토 타이핑을 촉진하고 광범위한 툴링 비용없이 틈새 애플리케이션을위한 고도로 맞춤화 된 행성 기어 박스의 비용 효율적인 생산을 가능하게합니다.

2. 스마트 기술과의 통합

디지털 기술과의 기계 공학의 수렴은 행성 기어 박스를 자체 모니터링 및 지능형 운영 할 수있는 "스마트"구성 요소로 변환하고 있습니다.

• 통합 센서 : 미래의 기어 박스는 다음과 같은 중요한 매개 변수의 실시간 모니터링을위한 임베디드 센서를 점점 더 많이 사용합니다.
  • 온도: 과열을 감지하기 위해 다양한 내부 지점에서.
  • 진동: 베어링 마모 또는 기어 손상의 초기 징후를 식별합니다.
  • 속도 및 토크 : 성능 추적 및 과부하 감지.
  • 윤활제 품질 : 윤활유의 오염 또는 분해를 감지 할 수있는 센서.
• 인공 지능 (AI) 및 머신 러닝 (ML) :
  • 예측 유지 보수 : AI 알고리즘은 통합 센서의 데이터를 분석하여 발생하기 전에 잠재적 인 고장을 예측하여 사전 유지 관리 및 계획되지 않은 가동 중지 시간을 최소화 할 수 있습니다. 기계 학습 모델은 인간 분석을 놓칠 수있는 작동 패턴에서 미묘한 이상을 식별 할 수 있습니다.
  • 성능 최적화 : AI는 작동 조건을 분석하고 시스템에서 허용되는 경우 매개 변수를 조정하여 효율을 최적화하거나 구성 요소 수명을 확장 할 수 있습니다.
  • 이상 탐지 : 정상적인 행동에서 벗어나는 비정상적인 작동 조건을 신속하게 표시합니다.
• 디지털 트윈 기술 :
  • 가상 복제본 : 실제 기어 박스의 가상 "디지털 트윈"을 만들면 실제 물리적 단위에 영향을 미치지 않으면 서 실시간 시뮬레이션, 성능 예측 및 다양한 시나리오의 가상 테스트가 가능합니다.
  • 향상된 진단 : 디지털 트윈은 물리적 기어 박스에서 실시간 데이터를 처리하여 매우 정확한 진단 및 예후를 제공 할 수 있습니다.

3. 조건 모니터링

상태 모니터링 (CM) 스마트 기어 박스 기술의 초석으로, 유지 보수 전략을 반응성 또는 시간 기반에서 예측 및 조건 기반으로 이동시킵니다.

• 정의: 조건 모니터링에는 성능의 발전 결함 또는 악화를 나타낼 수있는 변경 사항을 식별하기 위해 행성 기어 박스의 상태 및 구성 요소의 상태를 지속적으로 또는 주기적으로 관찰합니다.
• 행동 양식:
  • 진동 분석 : (섹션 VII에 자세히 설명 된 바와 같이)는 베어링 마모, 기어 치아 결함 및 불균형과 같은 문제를 감지하는 주요 도구로 남아 있습니다.
  • 온도 모니터링 : 내부 및 외부 온도를 추적하여 마찰 유발 열을 식별하여 잠재적 윤활 문제 또는 과부하를 나타냅니다.
  • 오일 분석 : 마모 입자, 오염 (예 : 물, 연료) 및 윤활제 저하를 감지하기위한 윤활유 샘플의 실험실 분석으로 내부 부품의 건강에 대한 통찰력을 제공합니다.
  • 음향 방출 (AE) : 균열 전파 또는 표면 손상과 같은 초기 결함으로 생성 된 고주파 소리를 듣습니다.
• 이익: 사전 유지 보수, 교정되지 않은 다운 타임 감소, 자산 활용 증가, 최적화 된 수리 일정, 확장 된 구성 요소 수명 및 운영 안전성 향상.

4. IoT 통합

그만큼 사물 인터넷 (IoT) 행성 기어 박스를 광범위한 디지털 생태계에 연결하여 원격 모니터링, 데이터 중심 의사 결정 및 스마트 공장 (Industry 4.0)으로의 원활한 통합을 가능하게합니다.

• 연결성 : 기어 박스에는 센서 데이터를 로컬 게이트웨이 또는 클라우드 기반 플랫폼으로 전송하기 위해 통신 모듈 (예 : Wi-Fi, Cellular, Ethernet)이 점점 더 장착되어 있습니다.
• 원격 모니터링 및 제어 : 운영자 및 유지 보수 팀은 기어 박스 건강, 성능 지표를 모니터링하고 어디서나 경고를 받고 원격 진단 및 잠재적으로 원격 조정을 촉진 할 수 있습니다.
• 데이터 중심의 통찰력 : 수집 된 방대한 양의 데이터는 정교한 분석을 가능하게하여 기어 박스 성능에 대한 더 깊은 통찰력, 트렌드 식별, 운영 매개 변수 최적화 및 지속적인 개선 이니셔티브 지원을 제공합니다.
• 엔터프라이즈 시스템과의 통합 : IoT 지원 기어 박스는 ERP (Enterprise Resource Planning) 시스템, 제조 실행 시스템 (MES) 및 컴퓨터 보조 유지 관리 시스템 (CMMS)과 완벽하게 통합되어 공장 운영 및 유지 보수 요구에 대한 전체적인 관점을 만들 수 있습니다.

이러한 추세는 행성 기어 박스가 기계적 구성 요소 일뿐 만 아니라 산업 공정의 효율성, 신뢰성 및 자동화에 크게 기여하는 지능적이고 연결되며 자체 인식 시스템 인 미래를 포괄적으로 지적합니다.

결론 : 행성 기어 박스의 요약 이점과 용도

이 심층적 인 가이드는 근본적인 작업 원칙에서 다양한 응용 분야 및 심오한 장점에 이르기까지 복잡한 행성 기어 박스를 가로 지르고 있습니다. 우리는 중앙 선 기어, 궤도 궤도 기어 및 외부 링 기어가 특징 인 이러한 독창적 인 기계 시스템이 어떻게 현대 산업의 까다로운 요구 사항을 충족시키기 위해 회전 전력을 변형시키는 지 탐구했습니다.

우리는 행성 기어 박스의 핵심 강도가 전달하는 능력에 있다는 것을 알았습니다. 매우 높은 토크 밀도 내에서 놀랍도록 컴팩트 한 발자국 . 이 독특한 디자인은 여러 기어 메시에 걸쳐 효율적인 하중 분포를 허용하여 우수한 전력 전송 효율 그리고 최소 반발 정밀 제어에 중요합니다. 이러한 고유의 이점은 기존의 기어 솔루션과 구별되므로 고성능 기계의 초석이됩니다.

행성 기어 박스의 다양성은 수많은 부문에 걸쳐 광범위한 채택에서 분명합니다. 정확한 움직임에서 산업 자동화 그리고 관절의 관절 로봇 공학 강력한 요구에 항공 우주 그리고 자동차 전송 , 그들은 필수 불가능합니다. 그들의 역할은 에너지 부문, 파워링으로 확장됩니다 풍력 터빈 그리고 정확한 위치를 보장합니다 태양 추적 시스템 성능을 최적화합니다 포장 및 인쇄 기계 . 적용에 관계없이, 행성 기어 박스는 지속적으로 필요한 힘, 속도 감소 및 정확도를 제공하여 진행을 유도합니다.

또한, 우리는 재료의 발전, 제조 기술 및 스마트 기술의 통합으로 인해이 기술의 지속적인 진화를 다루었습니다. 미래는 더 지능적이고 연결되어 있으며 효율적인 행성 기어 박스를 약속하며 정교한 장착 조건 모니터링 그리고 IoT 기능 , 예측 유지 보수 및 운영 최적화의 경계를 추진합니다.

본질적으로, 행성 기어 박스는 속도 감소 또는 토크 곱셈을위한 단순한 구성 요소 이상입니다. 그것들은 세상에서 고급 기계에 점점 더 의존하는 정밀, 힘 및 효율성의 중요한 인 에이 블러입니다. 산업이 더 작고 신뢰할 수있는 패키지에서 더 높은 성능을 계속 요구함에 따라, 행성 기어 박스의 독창성과 이점은 앞으로 수십 년 동안 필수 불가결 한 역할을 보장 할 것입니다. 주요 제조업체로서의 우리의 약속은 고객의 진화하는 요구를 충족시키고 기계적 전력 전송의 미래를 주도하는 최첨단 행성 기어 박스 솔루션을 제공하는 것입니다.
